架构展示：

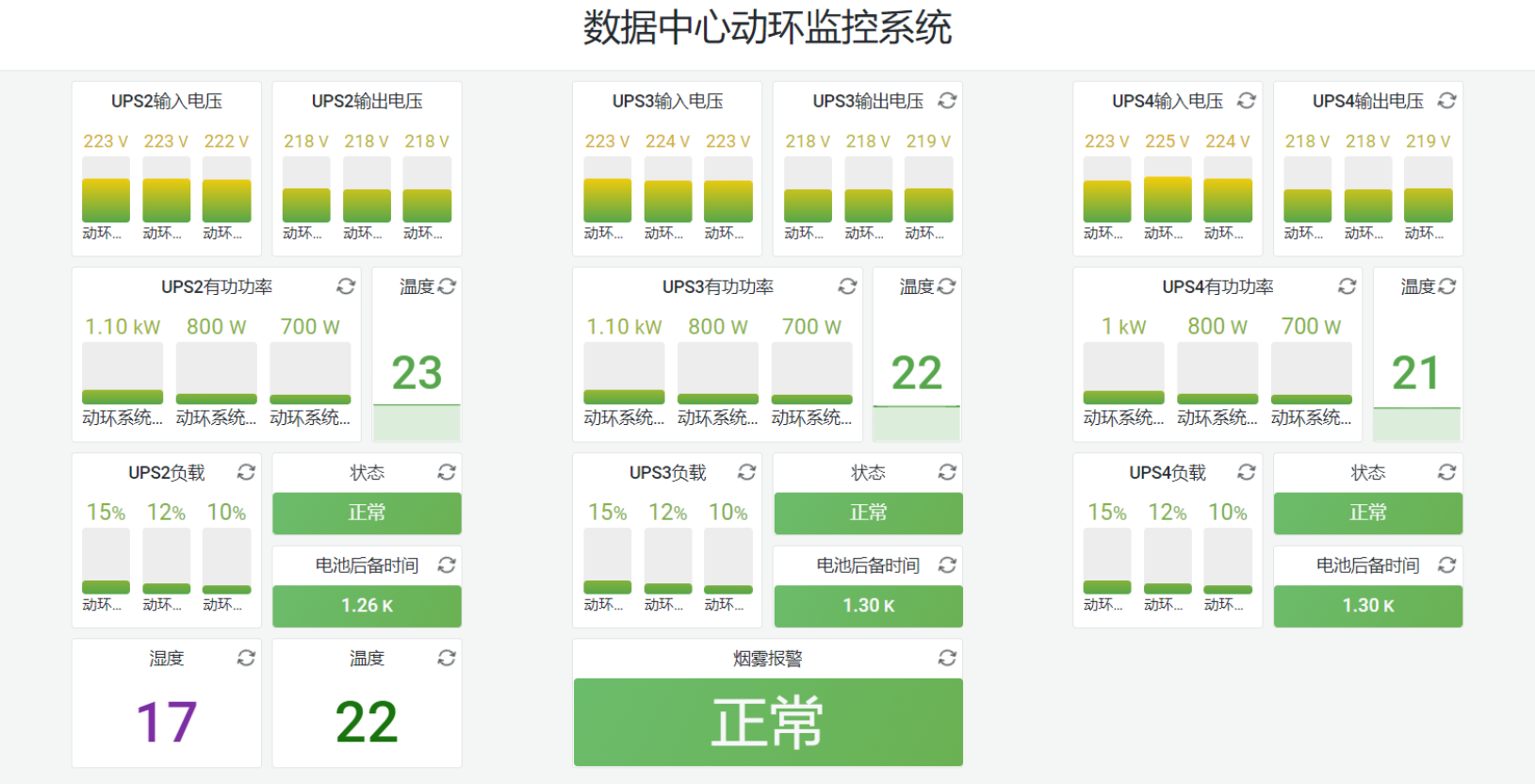

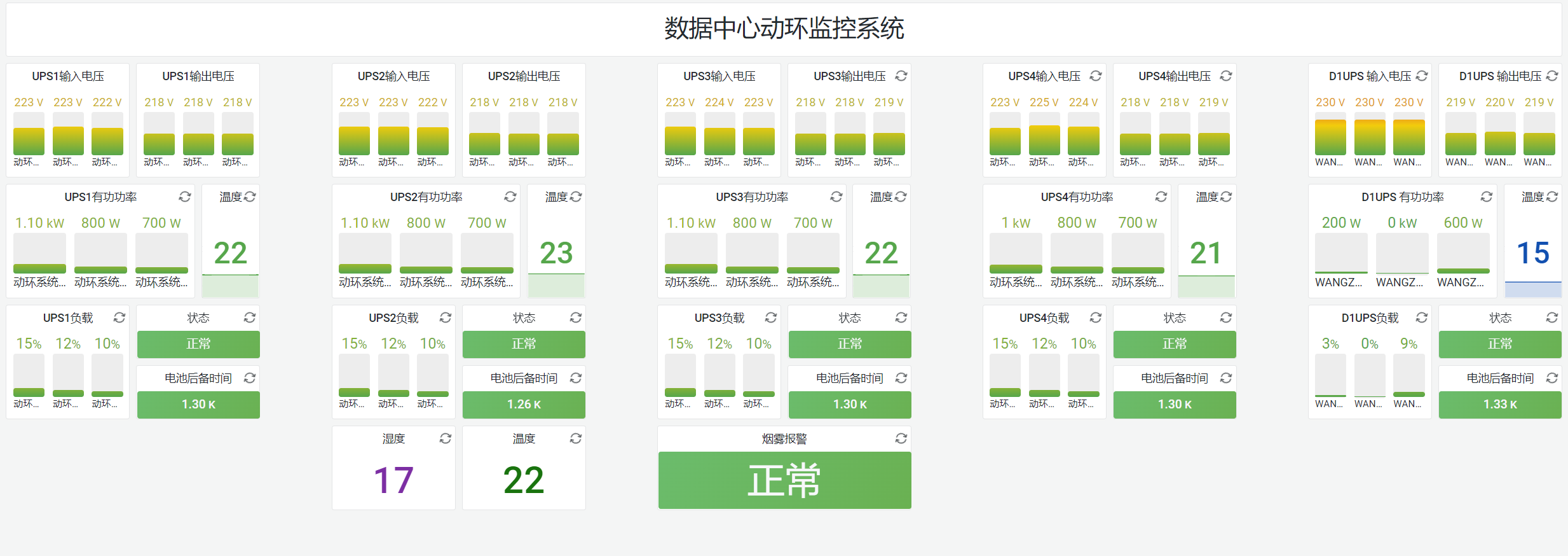

大屏展示：
所需软件：
Zabbix
Grafana
安装Zabbix-agent2的采集服务器
MThings串口调试软件
厂家自带UPS监控软件
USR-VCOM有人虚拟串口软件
所需硬件：
有人串口服务器（USR-N510）
有人串口服务器 USR-TCP232-306
自制RS485连接线
万图思睿 SD123-ST01 RS485温湿度变送器
万图思睿 SD123-SA01-R4 RS485烟感报警器
所需资料：
科士达YDC3330 modbus开发文档
YDC3330说明书
一、安装、配置串口服务器
1、硬件安装
制作UPS所需要的RS485通讯线，我使用了1、2、8，分别是485+、485-、GND地线，而12V是不需要连接的，因为我们连接的对象是UPS，它并不需要我们通过12V为其供电。
如果我们连接的是温湿度计，则需要通过12V为其供电。
YDC3330自带两个RS485接口，其支持菊花链连接，所以我使用RS485线一根接一根串起来，这样外观美观。
注意，UPS接线非常危险，注意安全！
串口服务器只需要将串口模式拨到RS485，并且连接电源、网线、串口线即可
2、网络更改
按串口服务器背面IP地址，登录，修改IP地址和串口参数、协议参数。
右上角更改语言，左侧更改IP地址、按UPS说明书要求调整串口内容，我这里使用的9600:8n1，下方我这里需要使用厂家的UPS软件测试，所以使用的TcpServer None，后面使用Zabbix modbus-get的时候，就需要改成ModbusTCP了
二、解析文档
1、使用厂家软件测试

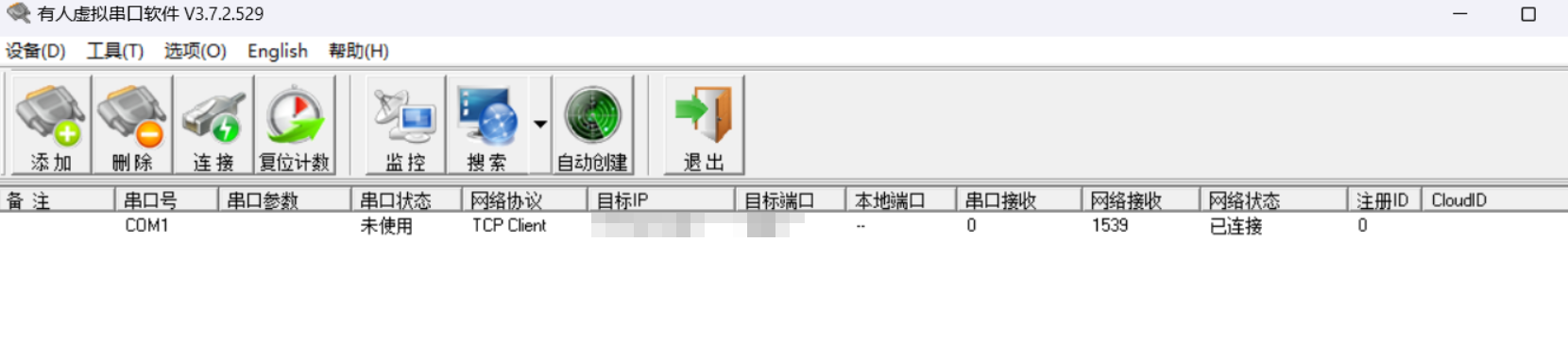

安装USR-VCOM有人虚拟串口软件，这个软件的作用可以理解为通过网络将串口无限延长。
串口 - 有人串口服务器 - 虚拟串口

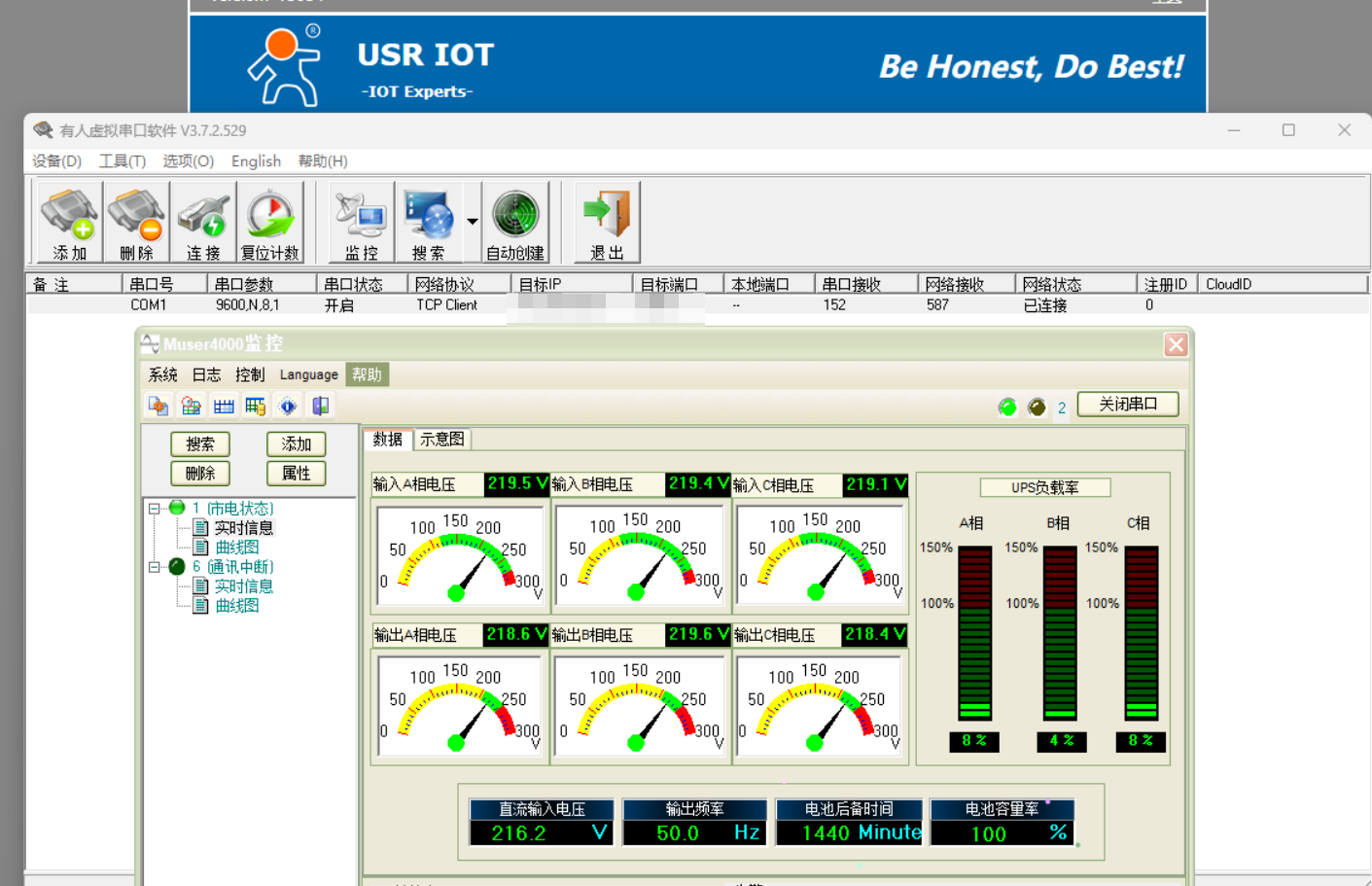

此时我们使用厂家的UPS软件，软件正常运行
通过菊花链串联的方式，4台UPS都上线了，可以搜索到站号分别为1、5、6、7，这个后面要用到
2、解析参数
如何获取我们需要的参数呢
假设，我们要获取A相输入电压，查看说明书
采用的modbus-RTU报文格式如图
功能码对照表
A相输入电压地址，大小2Byte
按modbus-RTU组合参数，此时的报文为 01 04 75 30 00 01 XX XX
01为站号1
04为功能码，我们要取的30001在功能码中为04H读
75 30为30000的十六进制
00 01为读取一个寄存器地址，即30001的数据，同理我们要读取ABC三相输入，此处就为00 03三个寄存器地址
XX XX为校验码，modbus调试软件可以自动生成
使用MThings调试，确认我们要获取的数据没问题

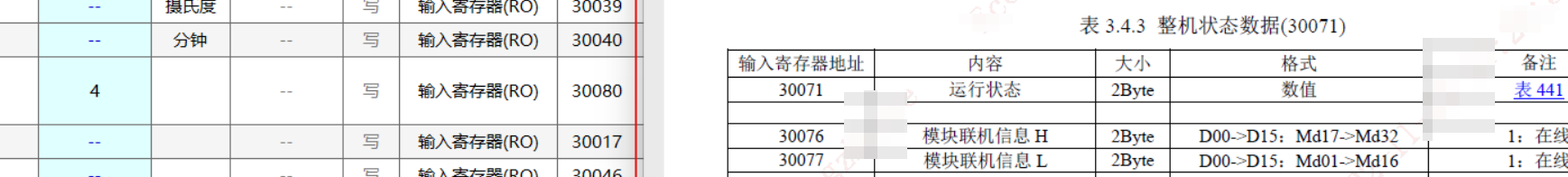

此处发现厂家说明书印刷错误，印刷运行状态为30070，实际测试为30080
三、配置Zabbix
1、修改串口服务器为modbus-tcp模式
2、通过zabbix-agent2获取数据
安装一台主机，并安装zabbix-agent2，接入zabbix

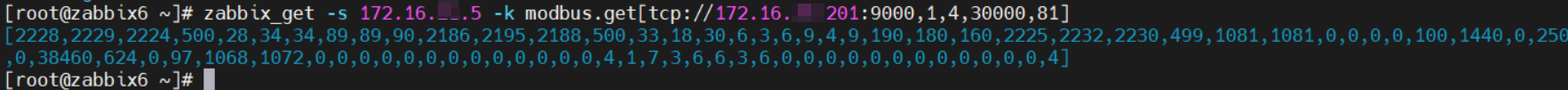

在zabbix服务器上通过命令请求数据，可以看到数据返回正常
zabbix_get -s 172.16.21.5 -k modbus.get[tcp://172.16.10.201:9000,1,4,30000,81]
zabbix_get -s 172.16.21.5 指定请求的客户端
-k modbus.get 以modbus.get方式请求
tcp://172.16.10.201:9000,1,4,30000,81 串口服务器IP端口，站号1，功能码4，从30000开始请求，请求81个寄存器数据

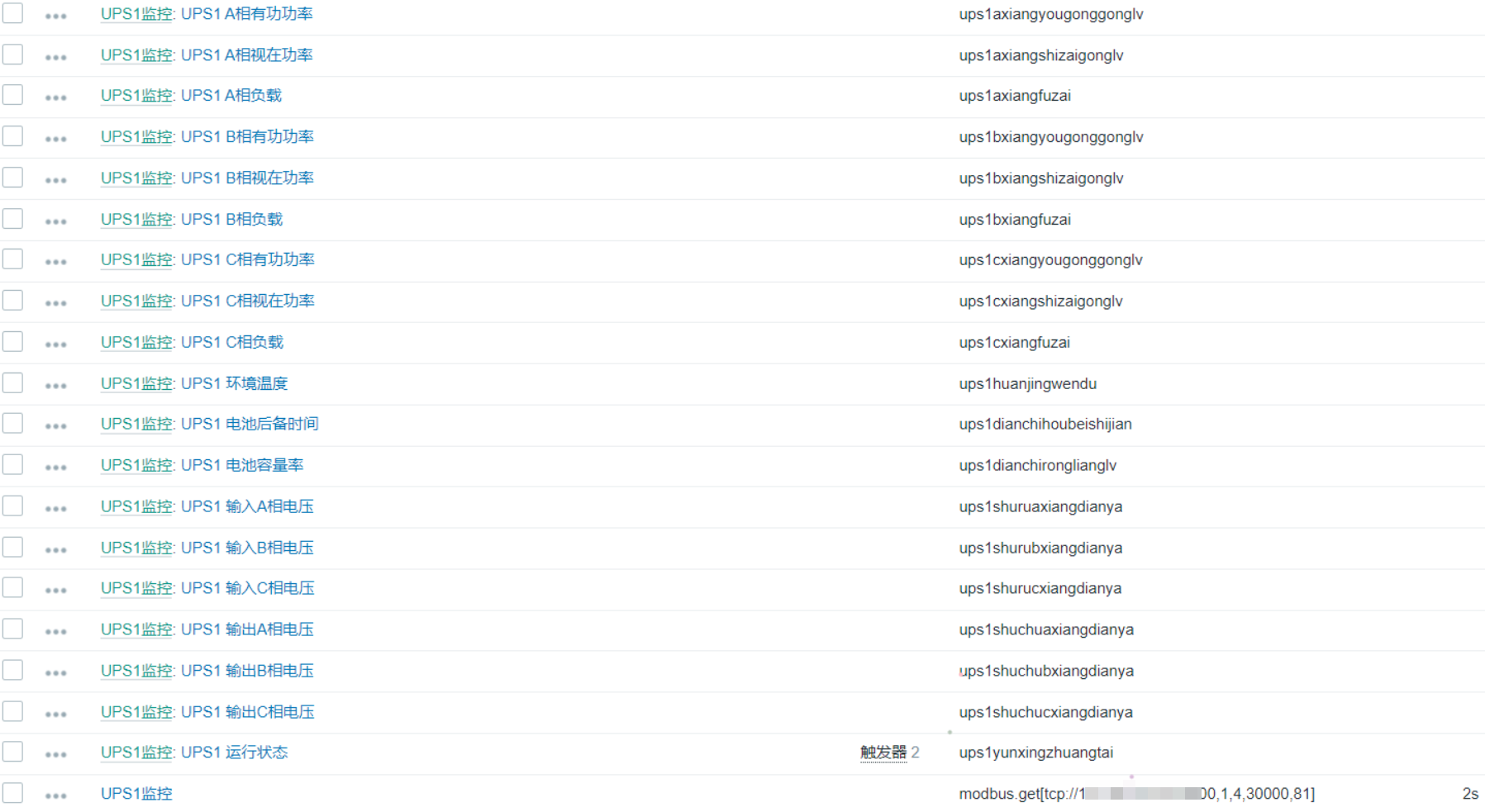

3、制作zabbix监控项
我们采用的方式是一次请求，分段解析

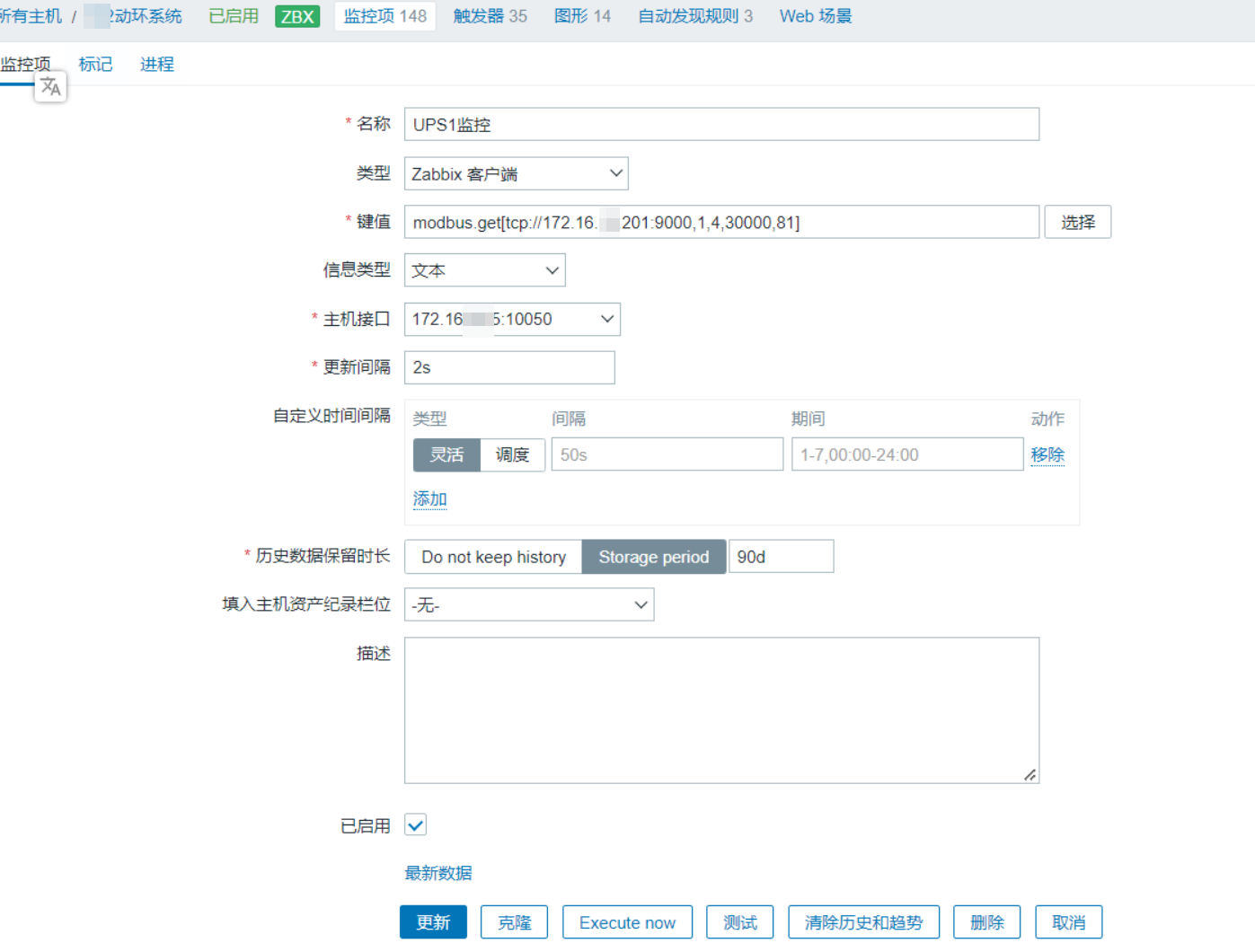

添加监控项
制作modbus-get监控项，按图片填写即可
键值：modbus.get[tcp://172.16.10.201:9000,1,4,30000,81]
信息类型：文本

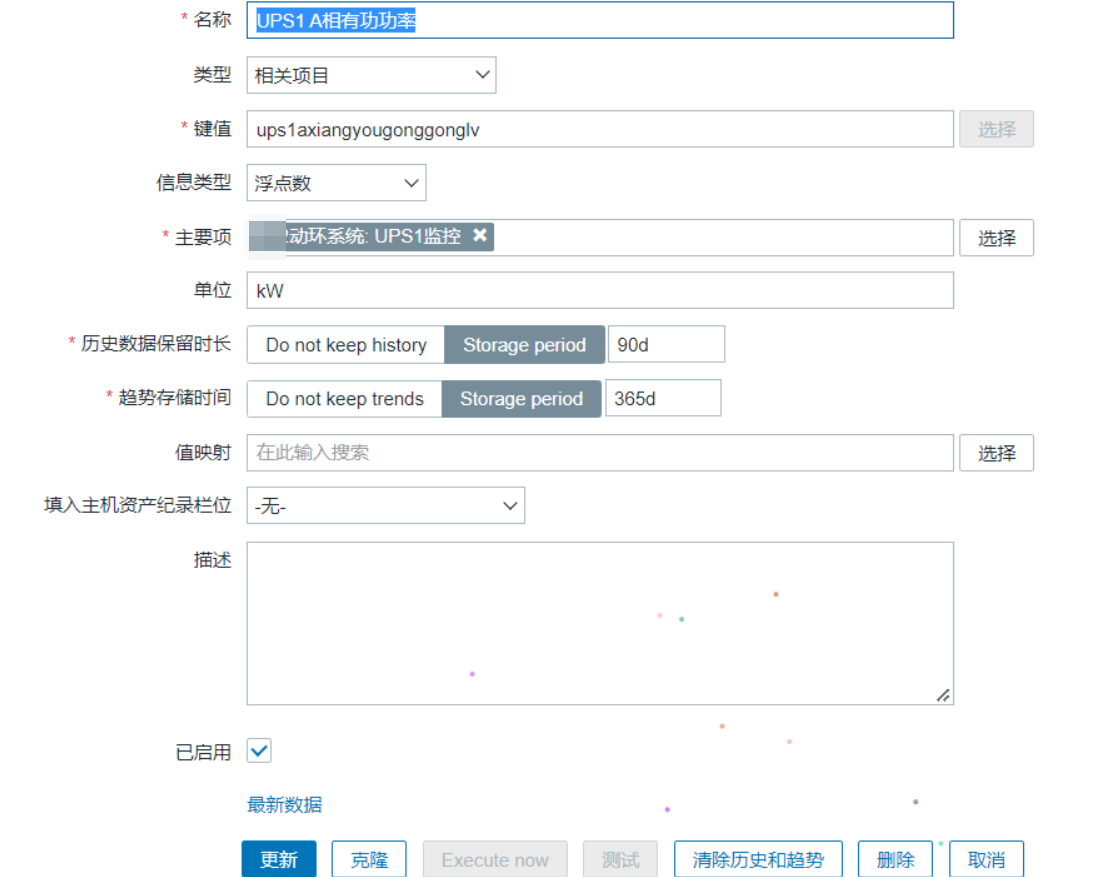

添加监控项
制作数据分类监控项，从modbus-get监控项获取数据
注意类型为：相关项目
主要项是modbus-get监控项

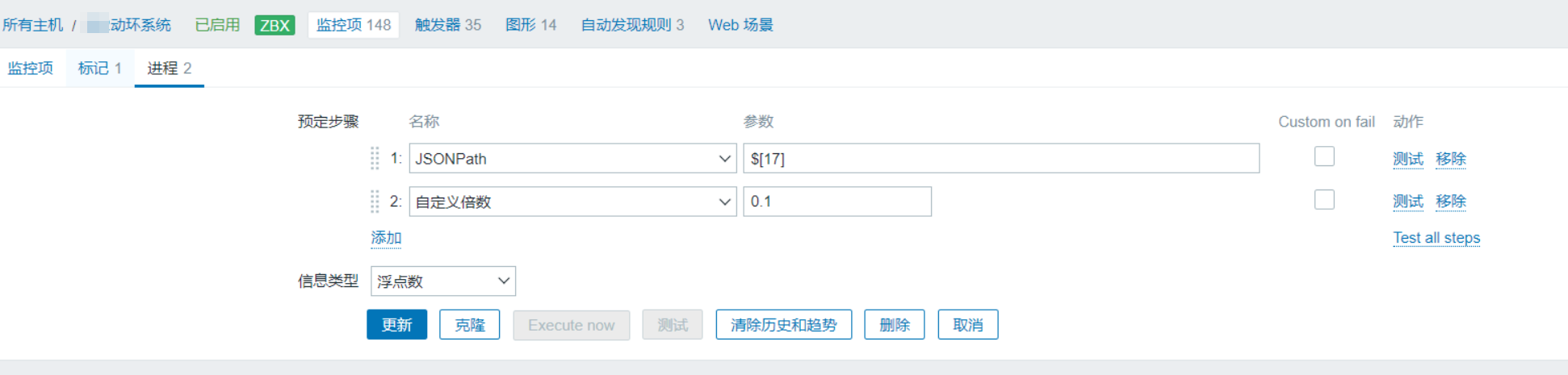

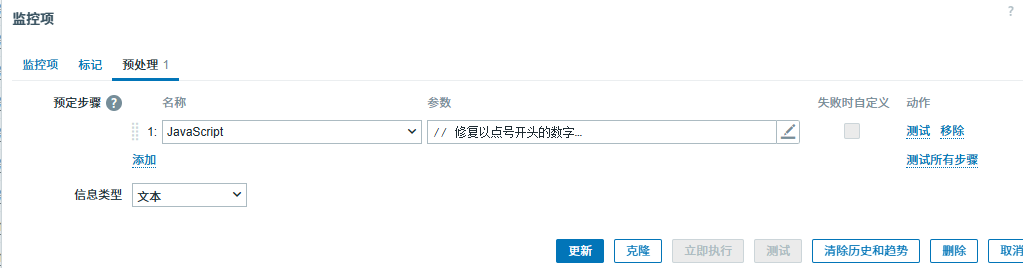

还没完，点击到进程中，此处是配置获取第几位的数值，有没有倍率关系，倍率关系看说明书
JSONPath = $[17]
自定义倍数 = 0.1
4、制作zabbix报警项

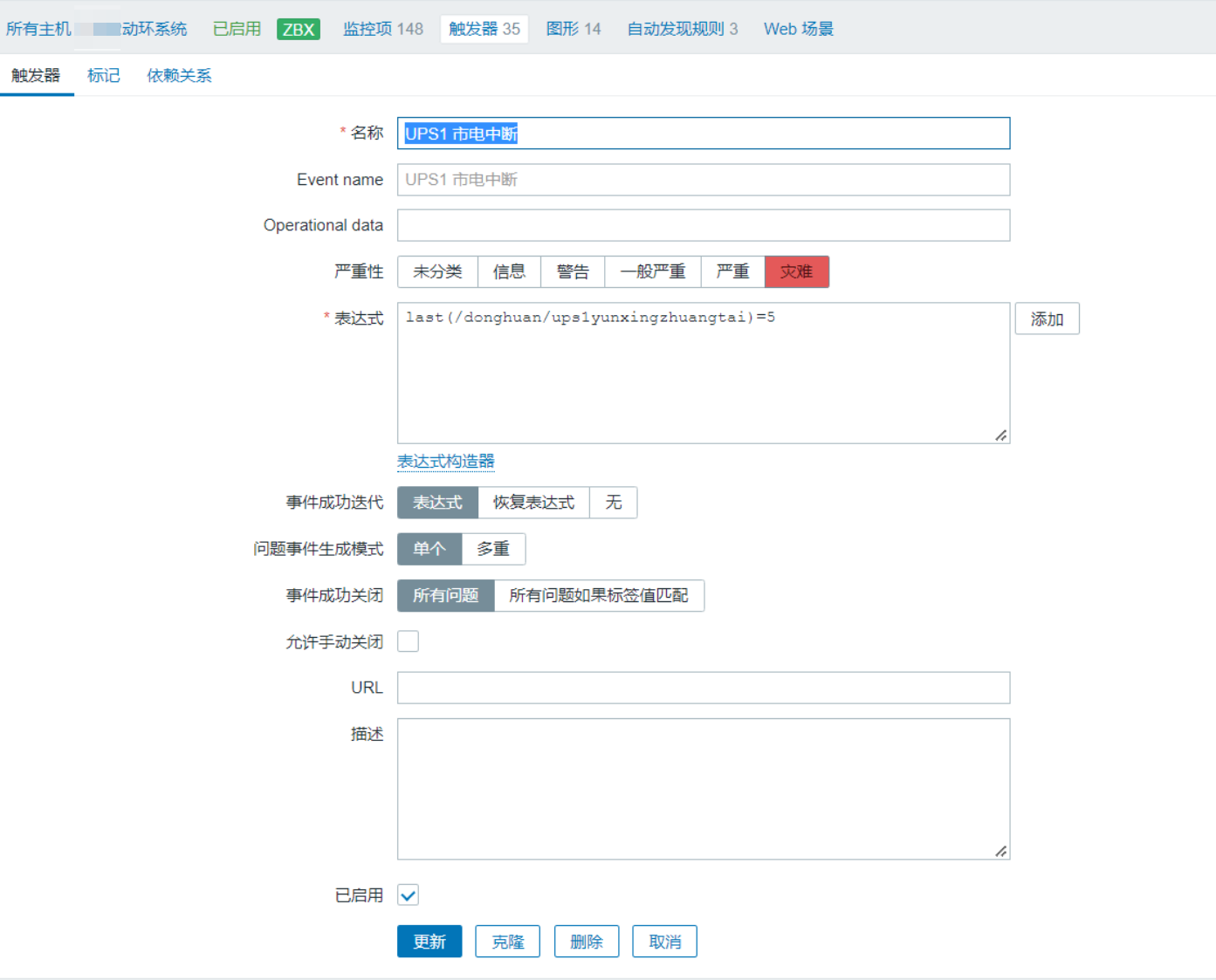

添加触发器
last(/donghuan/ups1yunxingzhuangtai)=5当ups1yunxingzhuangtai值为5时报警，5的值在说明书中为市电中断
拉闸测试，5s内收到微信告警

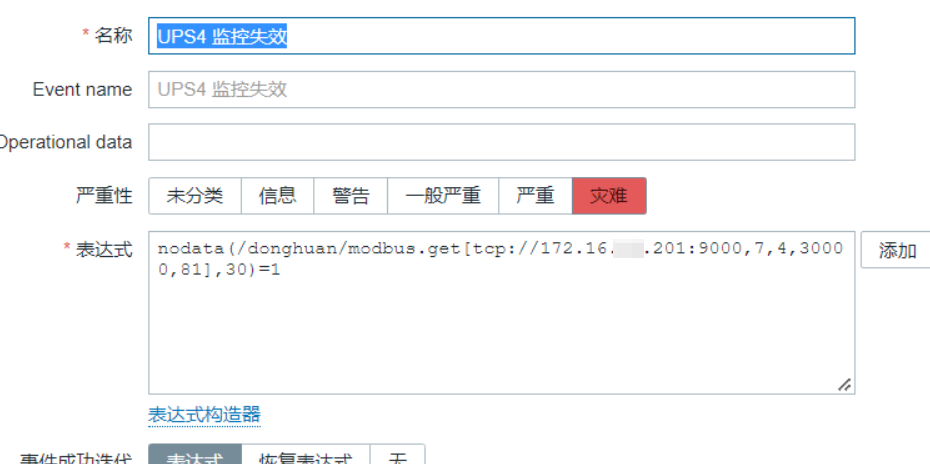

添加监控数据获取失败报警
表达式： nodata(/donghuan/modbus.get[tcp://172.16.10.201:9000,7,4,30000,81],30)=1
30秒后无数据进行报警
四、配置大屏

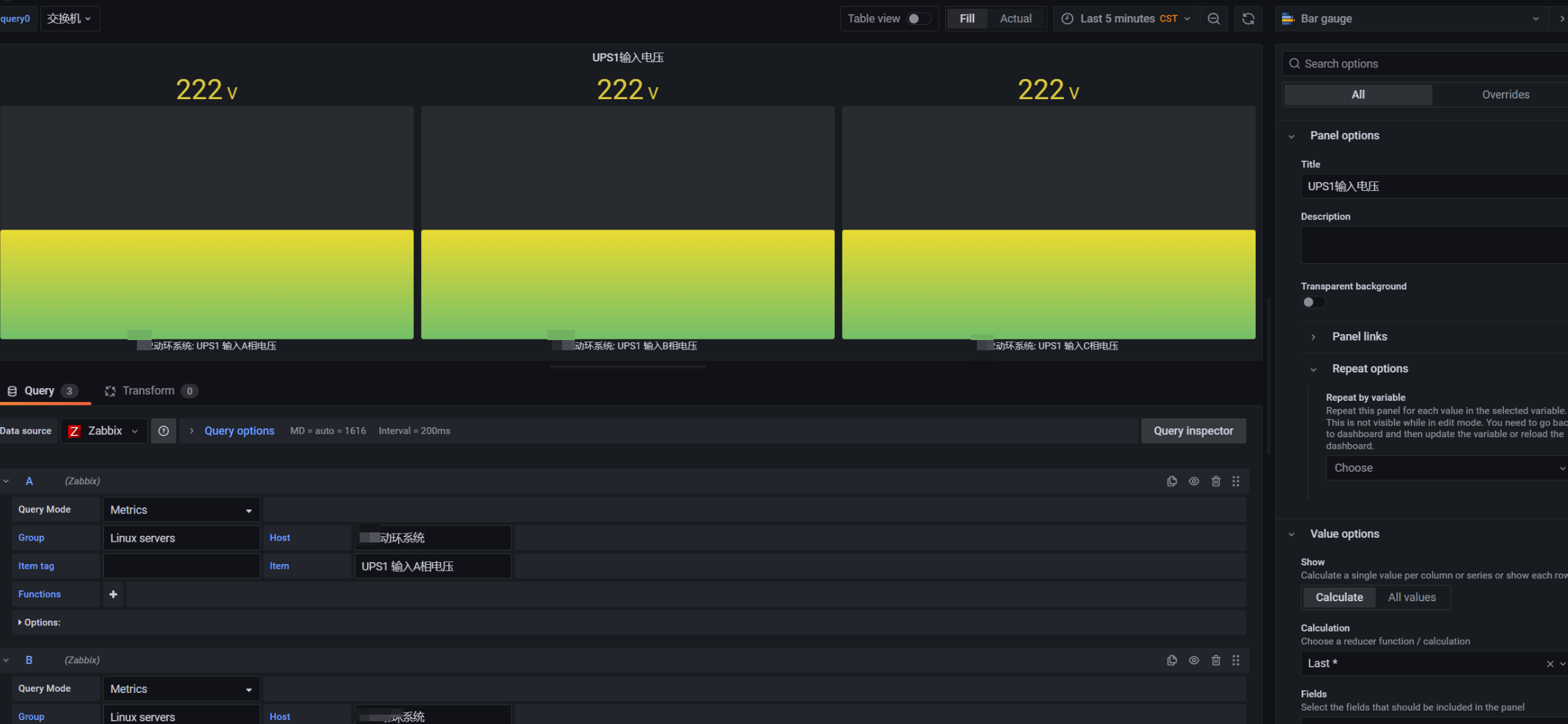

Grafana正常接入Zabbix
添加一项，一看就懂
按自己的喜好风格制作大屏即可
五、温湿度、烟雾传感器协议解析
新增内容：
温湿度采集
修改设备地址
烟雾采集
手动触发烟雾告警
读取烟雾信号
万图思睿的产品修改设备地址方式相同
六、施耐德APC Smart-UPS RS232采集
1、连接信息
默认波特率为2400
2、查询字符
Y 让设备进入查询模式
j 续航时间
L 输入电压
O 输出电压
C 当前温度
Q 电池状态
f 电容容量
\ 当前负载3、发送数据
编写python程序形成UPSdata数据，格式建议为[x,y,z]，便于zabbix解析
服务器安装有人vcom软件，将串口连接到服务器
zabbix_sender.exe -c zabbix_agent2.conf -k 键值 -o "发送的数据"4、zabbix接收

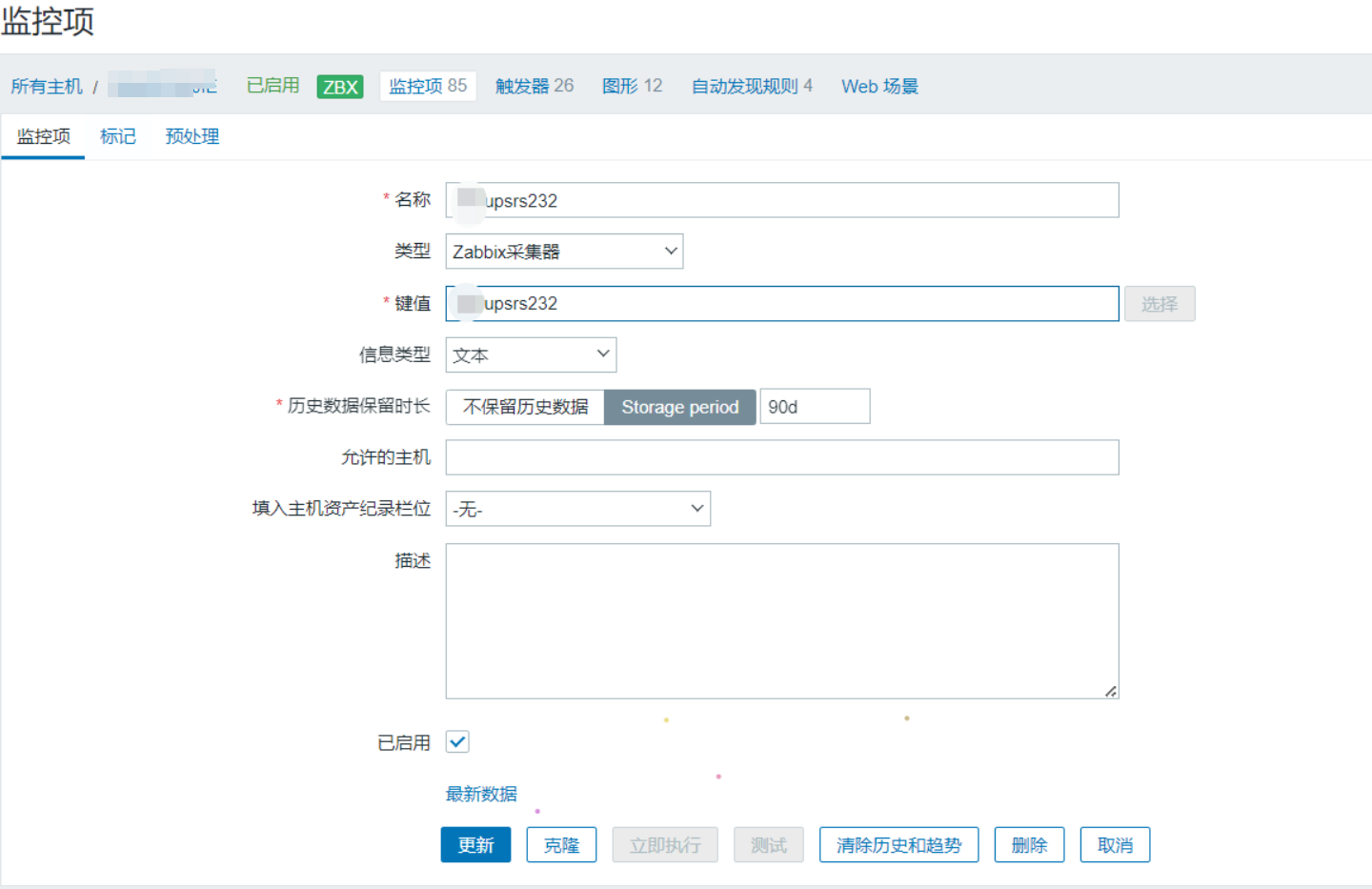

创建 zabbix采集器 键值与zabbix_sender发送的键值对应
5、查看接收的数据
6、python采集程序示例
import serial,time,os
def main():
# 配置串口参数
ser = serial.Serial(
port='COM11', # 根据实际情况修改串口号，例如 Windows 上可能是 'COM3'
baudrate=2400, # 设置波特率，根据实际情况修改
timeout=1 # 设置读取超时时间
)
if ser.is_open:
print(f"串口 {ser.port} 已打开，查询 施耐德UPS 信息")
else:
print(f"无法打开串口 {ser.port}")
return
try:
# 发送字符 'Y'
ser.write(b'Y')
# 等待一段时间让设备响应
time.sleep(0.1)
# 读取返回的数据
response = ser.read(ser.in_waiting ) # 读取所有等待数据或至少1字节
if response:
UPS1_list = response.decode('utf-8', errors='ignore').splitlines()
if UPS1_list[0] == "SM":
try:
ser.write(b'jLOCQf\\Y')
# 等待一段时间让设备响应
time.sleep(0.1)
# 读取返回的数据
response = ser.read(ser.in_waiting or 100) # 读取所有等待数据或至少1字节
if response:
UPS2_list = response.decode('utf-8', errors='ignore').splitlines()
if UPS2_list[7] == "SM":
print("续航时间"+UPS2_list[0].lstrip('0').replace(':','')+"分钟 输入电压"+UPS2_list[1]+"V 输出电压"+UPS2_list[2]+"V 当前温度"+UPS2_list[3].lstrip('0')+"摄氏度 电池容量"+UPS2_list[5]+"% 当前负载"+UPS2_list[6].lstrip('0')+"%")
UPS3_list = str("["+UPS2_list[0].lstrip('0').replace(':','')+","+UPS2_list[1]+","+UPS2_list[2]+","+UPS2_list[3].lstrip('0')+","+UPS2_list[5]+","+UPS2_list[6].lstrip('0')+"]")
command_array = ['zabbix_sender.exe','-c','zabbix_agent2.conf','-k','upsrs232','-o',UPSdata]
command_str = ' '.join(command_array)
print(command_array)
print(command_str)
result = os.popen(command_str)
print(result.read())
else:
print("没有接收到返回数据，连接错误")
except Exception as e:
print(f"通信过程中发生错误: {e}")
else:
print("UPS连接错误")
else:
print("没有接收到返回数据，连接错误")
except Exception as e:
print(f"通信过程中发生错误: {e}")
finally:
# 关闭串口
ser.close()
print(f"串口 {ser.port} 已关闭")
if __name__ == "__main__":
main()
七、小结
文章很流畅，但现实并不会如此顺利。
第一次，使用的串口线有问题，导致无法连接UPS
第二次，厂家给我发错了文档，连续一星期无法测试成功
第三次，厂家发对了文档，但是文档的内容错误，导致获取的数据不正确
半个月时间分析协议，最后接入Zabbix制作大屏仅用了半天而已
最后，Zabbix无比强大，值得深入学习！
时隔两年，增加了RS232采集
Zabbix真的太强大了
